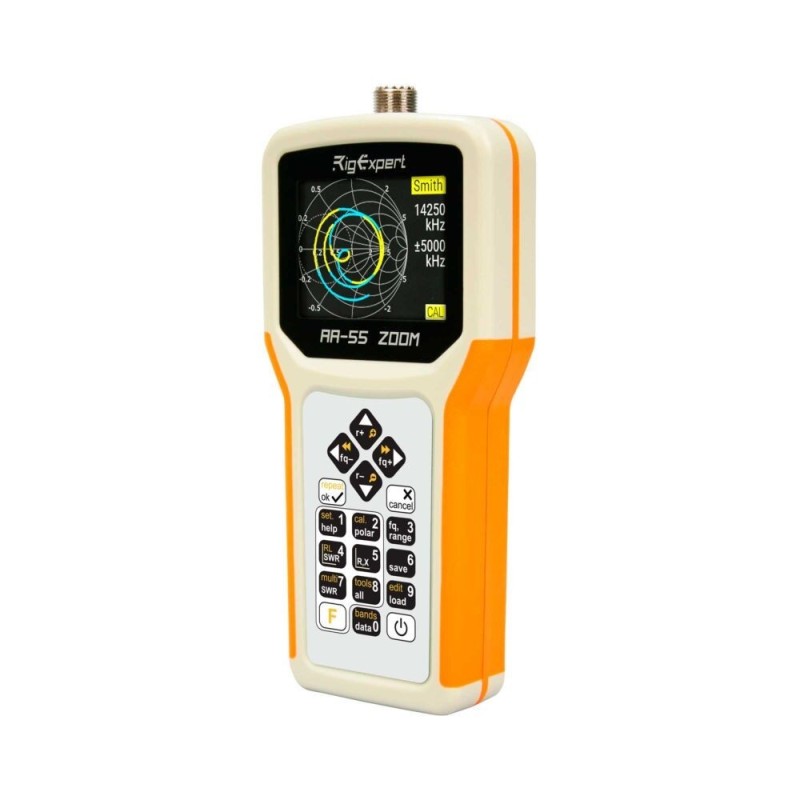

Rig Expert AA-55 Analizor Grafic

      Analizorul este proiectat pentru măsurarea SWR (raportul undelor staționare), pierderea de retur, pierderea cablului, precum și alți parametri ai sistemelor de cablu și antenă în intervalul de la 60 kHz la 55 MHz.

Capacitate ZOOM încorporată face măsurătorile grafice deosebit de eficiente.

Următoarele sarcini sunt ușor de realizat folosind acest analizor:

• Verificare rapidă a unei antene
• Reglarea unei antene la rezonanță
• Compararea caracteristicilor unei antene înainte și după un anumit eveniment (ploaie, vant puternic etc.)
• Testarea cablului și localizarea defecțiunilor, măsurarea pierderii cablului și a impedanței caracteristice
• Măsurarea capacității sau inductanței sarcinilor reactive

Specificații:

• Interval de frecvență: 0,06 până la 55 MHz
• Intrare frecvență: rezoluție de 1 kHz
• Măsurare pentru sisteme de 25, 50, 75, 100, 150, 200, 300, 450 și 600 ohmi
• Interval de măsurare SWR: 1 până la 100 în modurile numerice, 1 până la 10 în modurile diagramă
• Afișaj SWR: indicator numeric sau analogic
• Interval R și X: 0...10000, -10000...10000 în modurile numerice, 0...1000, -1000...1000 în modurile diagramă

Moduri de afișare:

• SWR la frecvențe simple sau multiple
• SWR, pierderi de retur, R, X, Z, L, C și unghi de fază la o singură frecvență
• Diagrama SWR, 100 de puncte
• R, grafic X, 100 de puncte
• Graficul Smith, 100 de puncte
• Tabel cu pierderi de returnare, 100 de puncte
• Instrumente de cablu (pierderi și impedanță caracteristică)

Ieșire RF:

• Tip conector: UHF (SO-239)
• Forma semnalului de ieșire: pătrată, 0,06 până la 55 MHz
• Putere de ieșire: +13 dBm (la sarcină de 50 Ohm)

Alimentare:

• Două baterii alcaline de 1,5 V, tip AA
• Max. 4 ore de măsurare continuă, max. 2 zile în modul stand-by când sunt folosite bateriile încărcate complet
• Atunci când analizorul este conectat la un PC sau la un adaptor DC cu priză USB, acesta preia energie de la aceste surse

Interfata:

• Ecran TFT color 320×240
• Taste 6×3 pe tastatura rezistentă la apă
• Meniuri multilingve și ecrane de ajutor

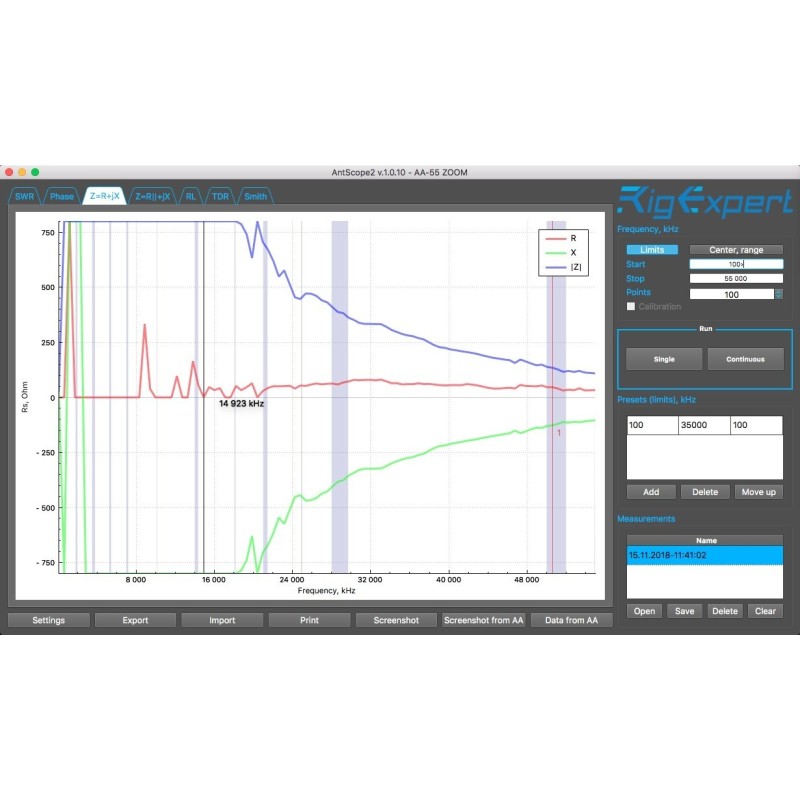

• Conexiune USB la un computer personal

Specificații Bluetooth.:

• Analizorul AA-55 Zoom are două versiuni ale modulului Bluetooth instalat:
• Bluetooth clasic. Versiunea de firmware 1.** Acesta versiune Bluetooth este acceptat numai de dispozitivele care rulează sistemul de operare Android (mai vechi decât versiunea 4.0). Există, de asemenea, suport limitat pentru Windows și Linux.
• Bluetooth Low Energy (BLE). Versiunea de firmware 2.** Acesta versiune Bluetooth este acceptat de gadgeturi care rulează sisteme de operare Android și iOS. Nu există suport pentru analizoare cu modulul BLE în sistemele de operare Windows, Linux și macOS ale analizoarelor cu modulul BLE (momentan).

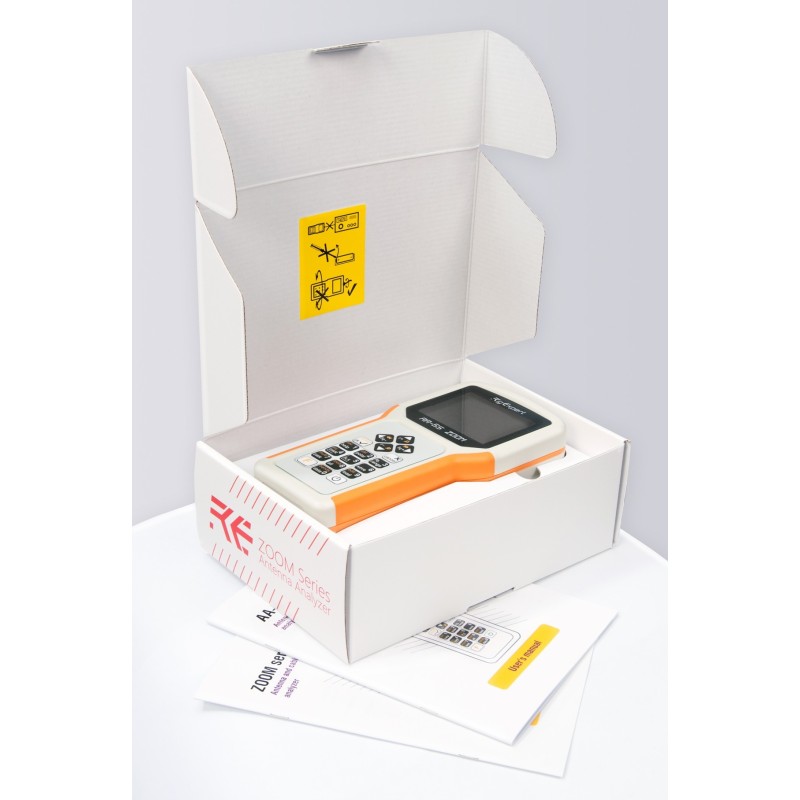

Continut:

• RigExpert AA-55 ZOOM
• Carcasa
• cablu USB
• Manualul utilizatorului
• Baterii alcaline
